サービス情報 ~ Service information ~
調整・メンテナンス
VICON ディスクモア
  • 各種調整
    • 刈り高さ設定

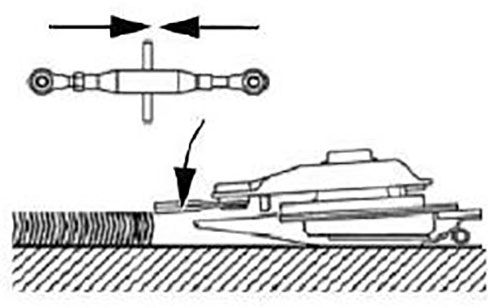

      • 刈り高さ設定1

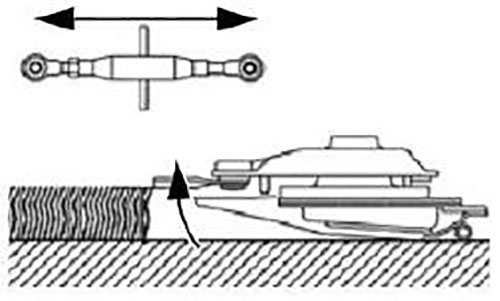

        刈り高さ設定2
        ・カッターバーを圃場におろし、トップリンクの長さの調整で、刈り高さを設定します。
        ・トップリンクを短くする=刈り高さ低くなる
        ・トップリンクを長くする=刈り高さ高くなる

        また、ハイスキッドを取り付けることで、基本の刈り高さを以下の様に調整できます。
        装着するハイスキッド 刈り高さ
        スキッドなし 20-50㎜
        20㎜スキッド 25-65㎜
        40㎜スキッド 45-80㎜
        60㎜スキッド 65-105㎜
        80㎜スキッド 85-130㎜
  • メンテナンス
    • オイル量
      • 型式 油種 カッターバー ベベルギア
        (モアサイド)
        ベベルギア
        (トラクターサイド)
        117 SAE 80W-90 1.5 0.6
        122 1.9
        124 3.1
        228 2.2 0.6
        232 3.2
        (リア)332 3.1 1.0 1.0
        336 3.0
        340 3.3
        (フロント)332F 3.1 1.0
        390 3.1×2 2.5※ 1.0

        ※オイル量過多により噴き出す恐れ、レベルプラグによる量確認

    • グリスアップ

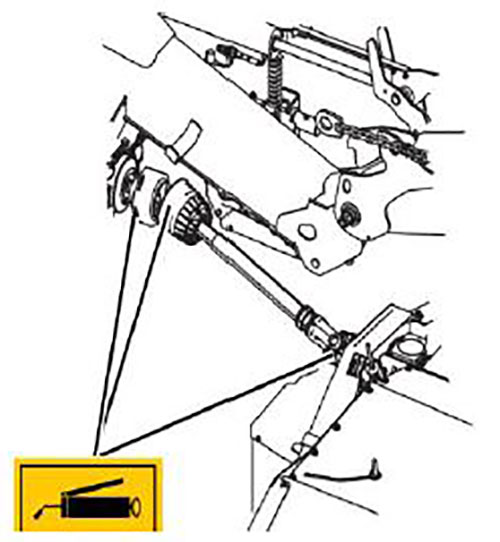

      • グリスアップ1
        EX100シリーズ
        ・図のグリスポイントに、毎回グリスをさして下さい。

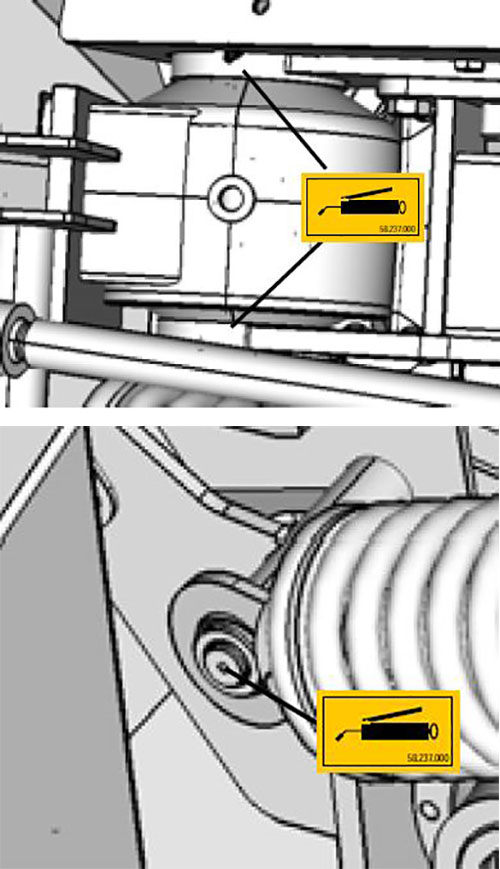

        グリスアップ2
        EX200シリーズ
        ・図のようにベベルギアのグリスポイントに、毎回グリスをさして下さい。
        ・図のようにスプリングの根元に、40時間に一回グリスをさしてください。

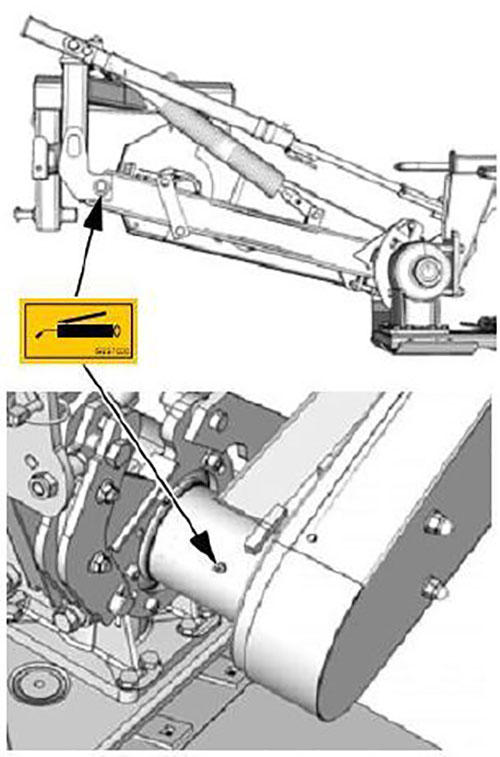

        グリスアップ3
        EX300シリーズ
        ・図のグリスポイントに、毎回グリスをさして下さい。

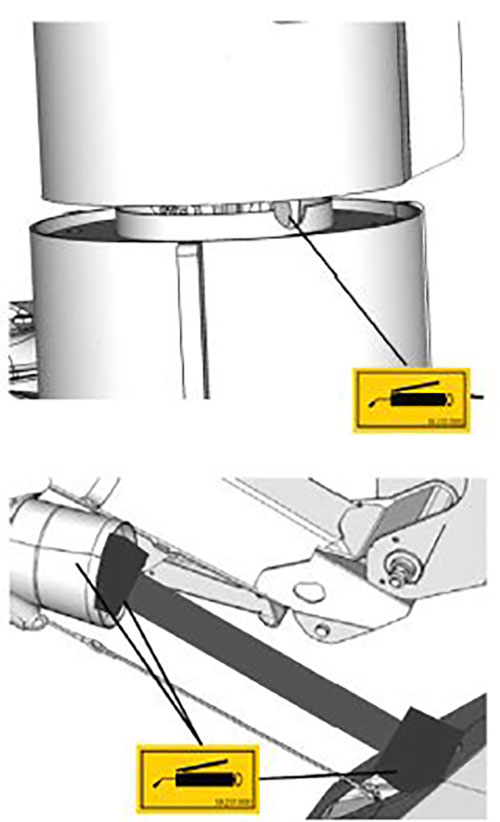

        グリスアップ4
        EX390
        ・図のグリスポイントに、毎回グリスをさして下さい。
      • ナイフ交換
        • ナイフの摩耗は、定期的にチェックを行ってください。

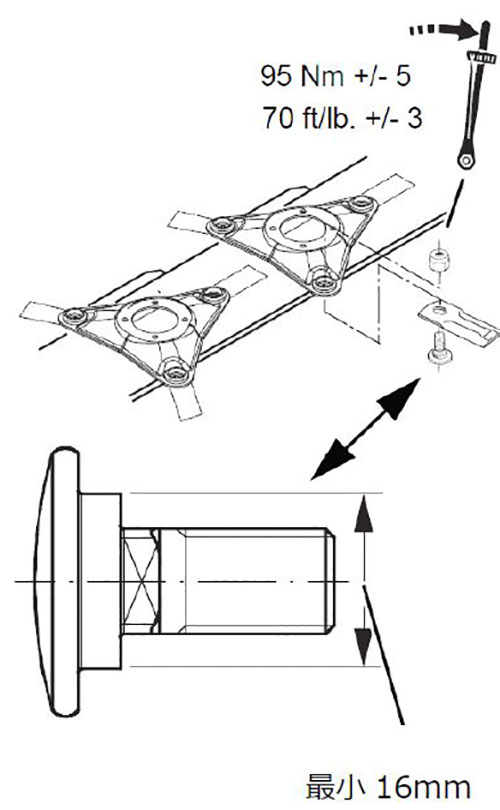

          ナイフ交換
          ・カッティングディスクを手で回転させ、交換したいナイフを図の場所にもってきます。
          ・適切な工具でボルトを外し、ナイフを交換してください。
          ・ボルトの頭の位置が、16㎜以下になっていたら、ボルトの交換時期です。
          ・適切なトルクでナットをしめます。(95Nm +/-5)
  • 取り扱い説明書
