VICON
Boom Sprayer
GPS制御で精密散布を実現！直装式/牽引式スプレーヤー
ビコン
ブームスプレーヤー　
iXter series & iXtra 1100 Pro/iXtrack T series
ビコンオリジナルのGPS 制御ソフト「ジオコントロール」でセクションコントロールなどの精密農業を実践できます。自動洗浄機能も装備し、環境に配慮した設計となっています。
Wide Spreader
精密散布 & 操作性 & 優れたメインテナンス
集中コントロール
薬剤投入タンク、各部バルブなどは本機左側に集中。
また、各バルブの操作はキャビンからターミナル画面を見ながらリモート操作可能。*仕様はモデルによって異なります。弊社係員までご相談ください。

薬剤投入タンクは簡単に取り出し＆格納できます。
タンクに装備されたバルブやノズルで、空ボトルやタンク内を洗浄し、素早く確実に吸引します。
集中コントロール

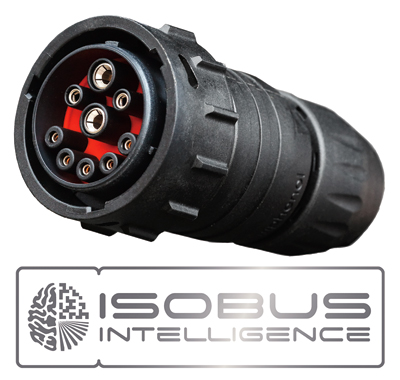

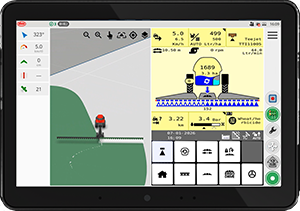

ISOBUSシステム

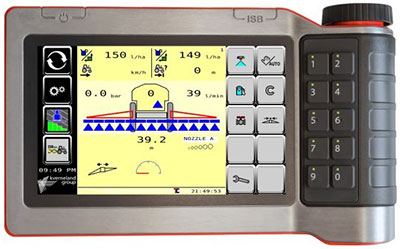

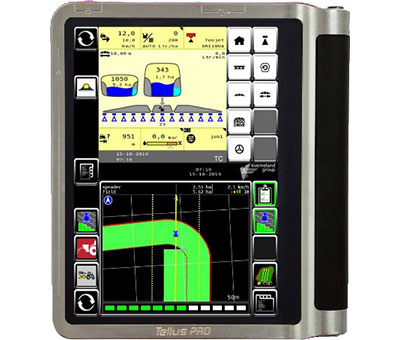

本機はISOBUS仕様となっており、GPS用の「ジオコントロール」*とスプレーヤー用「スプレーヤーコントロール」のソフトウェアで精密散布作業を行います。ビコンでは、２つの ISOBUS ターミナルを用意しています（右写真）。
他社同規格 ISOBUS 仕様の GPS ターミナルでも作業が可能です。
詳細は弊社係員にご確認ください。
ISOBUSシステム
スプレーヤーコントロール
散布制御ソフト「スプレーヤーコントロール」は、直感的に簡単操作が可能です。散布開始／停止、各セクションの切り替え、散布量調整、給水⇔攪拌⇔散布⇔洗浄の切り替え、ブームの折り畳み、オートステアリング入／切などをキャビンから集中操作。リアルタイムの速度、散布量、タンク残量など、様々な情報が映し出されます。
スプレーヤーコントロール
◆セクションコントロール
圃場の形状に合わせ、7/9つに分割されたセクションごとに自動散布＆停止が可能です。

◆バリアブルレートコントロール
外部ほ場データを元に、作業中に散布量を自動調整します。

◆データ蓄積
作業日誌、フィールドマップなどを記録。USBスティックでターミナルとPC間で移動・保管が可能。
こうして得られた圃場データーは、「ジオコントロールシリーズ」のビコンワイドスプレッダーやバキュームシーダーなどと共有が可能です。
ISOBUSシステム
スポットスプレー
別売ソフトの「スポットスプレー」をダウンロードすることで、不要なセクションのみ薬剤散布を停止します。これにより、減農薬と健康な作物へのダメージリスクを回避します。
スポットスプレー
ノズルコントロール
工場オプションの「イクスフロー・イー」装備モデルは、セクション単位ではなく、ノズル単位で散布⇔停止を制御できます。
ノズルコントロール
パーフェクトな洗浄システム
キャビン内のボックス操作で搭載の真水タンクを用い、メインタンク～各ノズルまで３回の自動洗浄を行う「イクスクリーン」機構を標準装備。
作業開始前にノズル手前まで薬液を充填し、作業開始と同時に散布できる「エンフォ」機能も装備しています。
パーフェクトな洗浄システム
イソマッチグリップ
オプションのジョイスティックを装備することで、作業⇔停止、ブーム折り畳みなど、各調整・操作がグリップ上のボタン操作で行えます。ボタン配置などは、ユーザーの思いのままにプログラムが可能です。
イソマッチグリップ


ブーム構造で差をつける　HC & HOSA
選べる2つのブーム
◆HCブーム
DOMEXスチール製＋堅牢トラス構造のため、走行中開閉の振動にも耐えうる設計。粉体塗装を施した防錆仕上げ。18/20/21/24/27/28/30mからチョイス。片側ブームを折り畳んでの片側散布も可能です。
折り畳み＆散布パターンは弊社係員にご確認ください。
HCブーム
◆HOSAブーム
アルミニウム製のブームは、軽量かつ防錆性に優れています。片側ずつ上方に折り畳むことで、簡単に障害物を回避できます。ブーム幅は15ｍで片側を折り畳んでの片側散布も可能です。
折り畳み＆散布パターンは弊社係員にご確認ください。
HOSAブーム
優れたバランス機構
優れたバランス機構が、高速作業時においてもほ場の凹凸や本機の振動の影響を最小限に抑え、ブームを作物に対し平衡に保ちます。
傾斜地では、圃場面に対し平衡を保つモードの選択も可能です。
優れたバランス機構
ブームガイドプロ
工場オプションのブームガイドプロは、超音波センサーをブームの左＋中央＋右に3個装備し、ブームと作物の距離を常に測り、左/中央/右それぞれの高さを自動的に調整します。
ブームガイドプロ
ブームガイドプロ

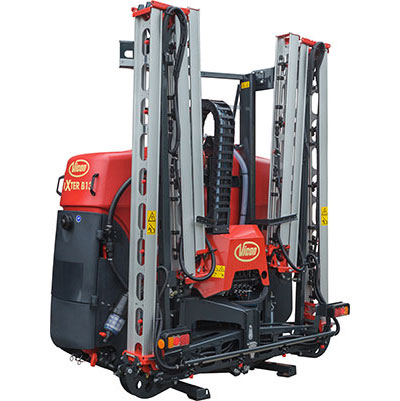

直装式ブームスプレーヤー　iXterシリーズ
優れたボディ構造
メインフレームは、一体構造となっており、クレーンやトラックシャーシに使用される超剛性DOMEX-MC700スチールを採用。多層の粉体塗装DURACOATを施し、高い耐久性をお約束します。
優れたボディ構造
コンパクト＆大容量タンク
1000/1300/1600/1800の4種類のメインタンクに180ℓの真水洗浄水タンク＋手洗いタンクが内蔵されています。 軽量かつ衝撃や耐薬剤に強い材質を使用しています。
コンパクト＆大容量タンク
イージーヒッチ
特殊クイックヒッチで簡単に装着が可能です。本体をできる限りトラクターに近づけ、優れた重量バランスを保ちます。
イージーヒッチ

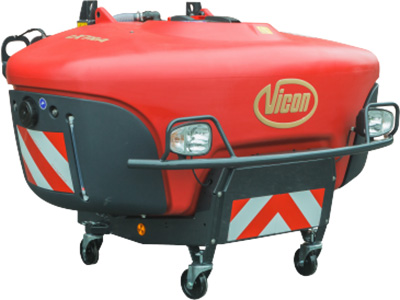

前装タンク　iXtra 1100
フロントタンク“iXtra”
トラクター前装式の“iXtra”「イクストラ」は後部本体とのコンビ作業で、最大容量3000ℓと牽引並みに。前後のタンクをつなぐことはもちろん、前/後で異なる溶剤を充填することや、予備真水タンクとして使用などマルチに活躍します。
フロントタンク“iXtra”
ツインフィルシステム
独自のツインフィルシステムにより、薬剤を必要な濃度まで均一にまぜ、正確な濃度の薬液をフロントタンクとリアタンクどちらにも充填することが可能です。これにより、薬液濃度の誤差による散布ムラを防止します。
ツインフィルシステム



仕様諸元表
iXter 積載タンク容量
型式 B10 B13 B16 B18
標準タンク容量(L) 1000 1300 1600 1800
最大タンク容量(L) 1100 1450 1800 2000
洗浄用真水タンク(L) 180 180 180 180
手洗い水タンク(L) 18 18 18 18
薬剤投入タンク(L) 30 30 30 30

iXter ブーム仕様
ブームタイプ HOSA HC HC
ブーム幅(m) 15 18 / 20 / 21 24/ 27/ 28 /30
標準セクション数
（工場オプション）		 5 (7) 5 (7) / 7 (9) / 7 (9) 7 (9) / 9 / 9 / 9
材質 アルミニウム スチール スチール
ノズルホルダー 1 / 3 選択 1 / 3 選択 1 / 3 / 5 選択

iXtra 積載タンク容量
型式 iXtra 1100Pro
標準タンク容量(L) 1100
最大タンク容量(L) 1300
洗浄用真水タンク(L) 2 x 65

標準装備品
＊お客様のご要望に合わせ仕様を決定するカスタムメイド商品です。
iXter
ISOBUS標準機、ダイヤフラムポンプ（260L/分）、薬剤投入装置、8mサクションホース、薬液予備充填システム“ENFO”、自動洗浄システム “iXclearn Pro”
iXtra
ISOBUS標準機、Cat. II前装式、攪拌・洗浄用電動ポンプ（12V、25L／分）、残液モニター
主要なオプション品
IsoMatchターミナル、GPSアンテナ、ソフトウェア、ジョイスティックなど

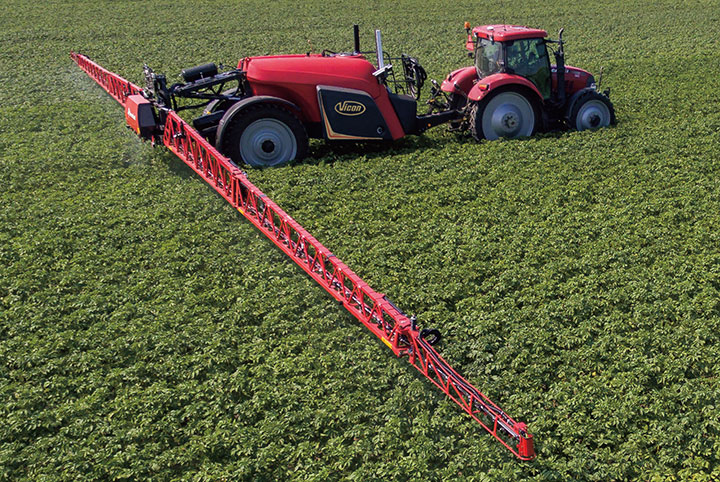

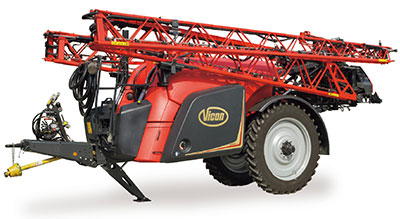

牽引式ブームスプレーヤー　iXtrack Tシリーズ
コンパクト&ヘビーデューティー
Tシリーズは、低重心ボディー設計。ドローバーやアクセルにショックアブソーバー機構を装備し、移動や作業時における走行安定性に優れています。
ベストセラーのT4シリーズに、新たに5300ℓタンクモデルが加わり、さらに充実したラインナップになりました。
コンパクト&ヘビーデューティー
オートステアリング機構
ドローバー角度を検知し、ホイールを油圧で操舵。T4で最小5.25m⋆の回転半径を誇ります。自動モードと手動モードが選択可能です。タイヤサイズとトレッド幅の調整も可能で、ほ場に合わせてお使いいただけます。
⋆トレッド幅2.25m/ 340/85R48以下のタイヤ装着時
オートステアリング機構
パラレルアーム
ブームは油圧式平行アームで、素早くスムーズに昇降します。アームには油圧式サスが装備され、本機やブームへのショックを軽減します。
パラレルアーム
エルゴドライブ
枕時旋回時にブーム昇降が自動で行われるエルゴドライブシステムを標準装備。散布スイッチOFF＞散布停止＞ブーム上昇＞旋回＞散布スイッチON＞ブーム定位置まで降下＞散布再開。
エルゴドライブ
アルミニウム(HAS)ブーム
溶接箇所無しの特殊トラス構造のアルミニウムブームは、軽量、頑丈、防錆性に優れています。ノズルホルダーをブーム内に保護し、作物などの接触による破損を防ぎます。
アルミニウム(HAS)ブーム



iXtrack シリーズ 諸元表
【本体寸法】
A B C* D E
T3 415㎝ 660-710cm 320cm 255cm 150～225cm
T4 510cm 755-805cm 330cm 255cm 150～225cm
T6 600cm 850-905cm 350cm 255cm 180～225cm
＊ホイールサイズ/ブームタイプにより異なる

寸法図

【積載タンク容量】
T326 T332 T438 T445 T453 T664 T676
メインタンク標準容量 ℓ 2600 3200 3800 4500 5300 6400 7600
メインタンク最大容量 ℓ 2780 3400 4100 4750 5600 7000 8300
洗浄水タンク容量 ℓ 460 620
手洗水タンク容量 ℓ 32
薬剤投入タンク容量 ℓ 37

【ブーム仕様】
適合モデル T3 T4 / T6
ブーム HSS18-24 HSA21/24 HSS27-30 HSS18-30 HSA21-33 HSS27-40
散布幅m 18/20/21/24 21/24 27/28/30 18/20/21/24/27
/28/30		 21/24/27/28/30
/32/33		 27/28/30/32/33
/34/36/38/39/40
ブーム地上高cm 45～245
材質 スチール アルミニウム スチール スチール アルミニウム スチール

【装備品】
ISOBUS標準機（ISOBUSターミナル/アンテナ/ジョイスティック/ソフトウェアは別売）

お客様のご要望に合わせ、基本仕様を決定するカスタムメイド商品となります。
装着例：ダイヤフラムポンプ（260ℓx2）/ 420/80R46タイヤ / 8mサクションホース など
